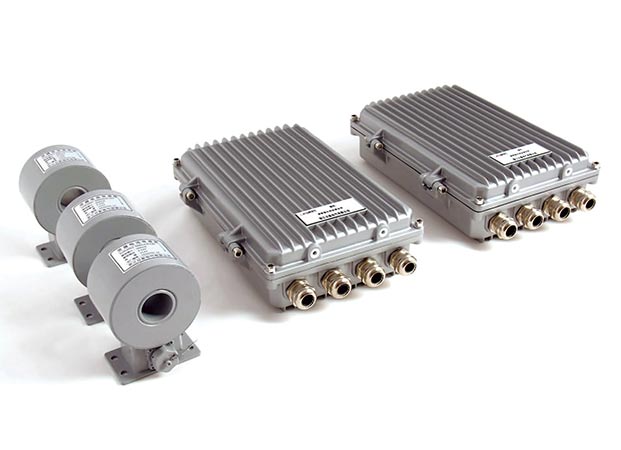

3.1.6 SUN-IGuard-301系列 GIS避雷器在線監測系統
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、產品概述
SUN-IGuard-301系列避雷器在線監測系統主要用于35kV~750kV電壓等級變電站金屬氧化物避雷器的絕緣狀態在線監測，裝置能夠?qū)崿F(xiàn)對避雷器的泄漏電流、阻性電流和動作次數的監測功能，能夠在本地顯示避雷器泄露電流和動作次數，并且將泄漏電流、阻性電流和動作次數通過通信遠傳至綜合監測單元。
二、工作原理

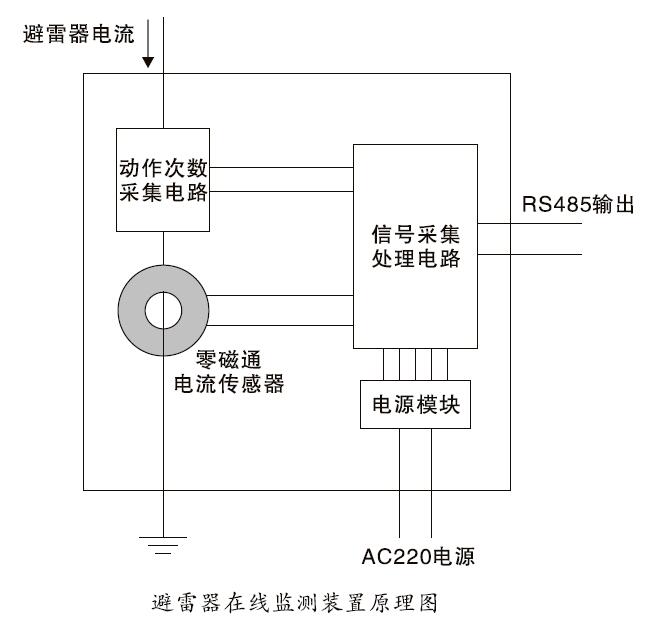

SUN-IGuard-301型避雷器在線監測裝置的基本原理如下圖所示。裝置由零磁通電流傳感器、動作次數采集電路、信號采樣處理板及電源模塊構成。
SUN-IGuard-301型避雷器在線監測系統是變電站避雷器絕緣狀態監測系統的重要組成部分，除此之外系統還包括母線電壓提取裝置、綜合監測單元以及監測后臺。
避雷器在線監測裝置和母線電壓提取裝置均在被監測設備本地安裝，與綜合監測單元通過RS485總線進行通信，綜合監測單元通常安裝在被監測設備附近的智能監測柜或匯控柜（簡稱智能柜)內。SUN-IGuard-301裝置實現監測避雷器泄漏電流的幅值和相位，結合母線電壓提取裝置采集的系統電壓相位，便可計算出泄露電流中的阻性電流分量。如果不需要監測避雷器阻性電流，系統可以不配置母線電壓提取裝置。
三、性能特點
SUN-IGuard-301系列避雷器在線監測系統具有以下性能特點:
1、集避雷器監測儀、計數器以及智能在線監測器等多個裝置功能于一身，實現本地多參量數字顯示和數據遠傳功能，可有效減輕現場的設備安裝和運行、維護工作。
2、采用高精度零磁通電流傳感器，有效降低泄露電流采集過程中產生的角差，為阻性電流計算提供精準的相位信息。
3、采用高性能微處理器芯片，精心設計的信號采集與處理電路，性能優越，測量精度高。
4、采用高可靠性電子元器件，其良好的溫度特性以及優異的抗老化性能，適用于在電力系統中的長期可靠運行。
5、獨特的電流保護回路，能夠承受多種雷電沖擊電流并保持可靠運行。密封性能優良，符合IP55防護等級，適用于戶外環境運行。

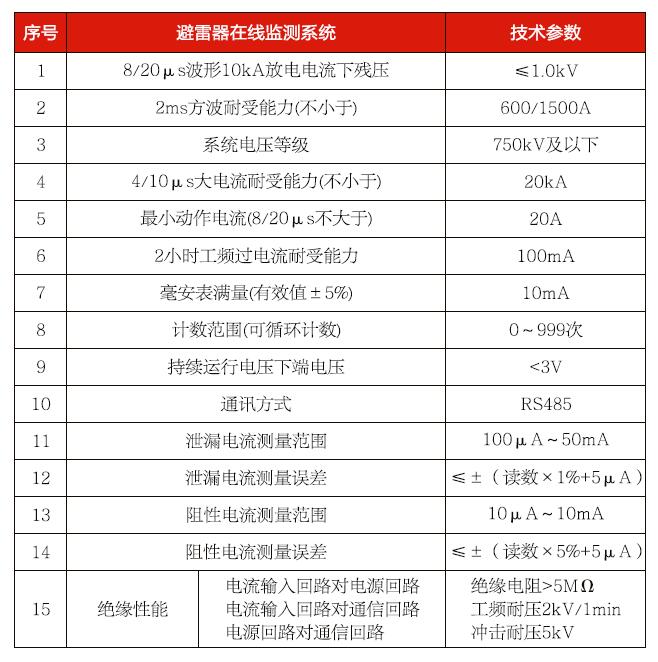

四、技術參數
SUN-IGuard-301系列
