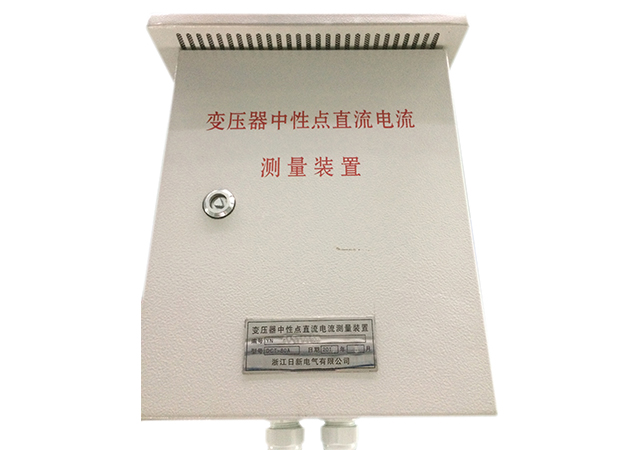

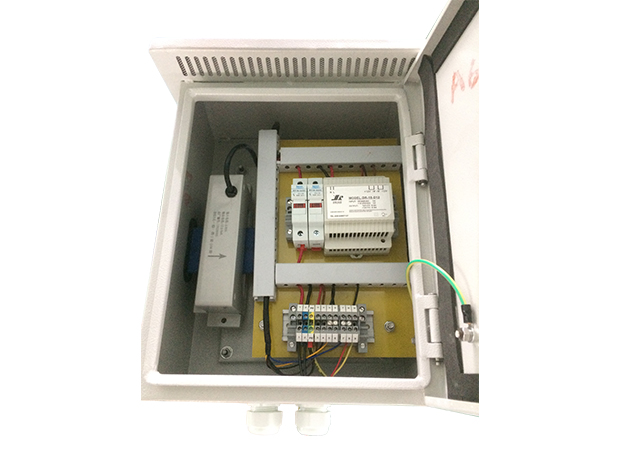

2.1.13 SUN-IGuard-210系列變壓器中性點直流電流在線監測系統
-
廠家直供
-
1小時響應
-
48小時解決
-
12月質保
-
終身維護
- 產品說明
- 型號規格
一、概述：
Q/GDW169-2008《油浸試變壓器（電抗器）狀態評價導則》中“A.1變壓器（電抗器）本體狀態量評價標準”第31項“變壓器中性點直流電流測試，中性點直流電流須小于3A”。
電力變壓器的磁動勢和磁通出現直流分量的現象稱為“直流偏磁”,這一現象將對變壓器的正常運行產生不利的影響,勵磁電流有效值、高次諧波成分及其相應損耗的增加,鐵心高度飽和引起的漏磁通的增加,以及由此引發的局部過熱、絕緣老化等問題;中性點直流電流過大，變壓器繞組的直流偏磁，繞組發熱，絕緣降低。直流輸電系統以大地為回路運行時,地中直流通過附近中性點直接接地的交流變壓器進入交流系統形成回路,引起變壓器直流偏磁從而對交流系統產生不利影響。
二、主要用途：
主要用于在線檢測變壓器中性點直流電流分量，分辨出從大地進入交流變壓器系統形成直流回路的那部分直流電流分量。 引起變壓器直流偏磁從而對交流系統產生不利影響。來判斷其內部絕緣的劣化程度，可起到故障早期預報的作用。
三、技術創新點：
⑴ 創新點1：采用電測法，在不改變原設備接線的情況下，信號取樣點選擇在變壓器中性點接地引出線處，直接測量并顯示出變壓器運行狀態下的直流電流值。
⑵ 創新點2：從變壓器中性點接地引出線處，直接測量出的信號中含有多種交、直流成分，該儀器能準確分辨出從大地流入變壓器的那部分直流分量。
四、主要技術指標
一次側測量范圍：±80A/DC
二次側輸出信號：12mA±8mA/DC（12mA 為一次側輸入直流電流為 0時的二次側輸出信號）
工作電源：220V/AC 精度：≤±2%
線性度：≤±0.5%
響應時間：≤150ms
濾波能力：在一次側交流電流不超過 40A 的條件下，二次輸出中交流成分含量不超過0.2mA
二次側負載能力：＜500Ω
耐沖擊能力：3000A/DC/3s、10000A/AC/3s
電磁兼容性能符合 TB/T3021-2001
環境溫度：-10℃~+75℃；
環境濕度：年最大相對濕度 100%
工作環境：室外、防風沙雨雪（IP55）
SUN-IGuard-210系列
